سقف متحرک زمین پدل

سقف متحرک زمین پدل راهکاری برای محافظت از فضای بازی در برابر بارندگی و تابش مستقیم خورشید است، بدون اینکه زمین به یک سالن کاملا سرپوشیده تبدیل شود. این سیستم به کمک سازه نگهدارنده و مکانیزم حرکتی باز و بسته می شود و امکان استفاده از فضای روباز را در شرایط جوی مناسب فراهم می کند.

با این حال، نصب سقف متحرک برای هر زمین پدلی امکان پذیر یا اقتصادی نیست. ارتفاع آزاد بازی، مقاومت سازه در برابر باد، وضعیت فونداسیون، سیستم تخلیه آب و هزینه نگهداری از عواملی هستند که باید پیش از سفارش بررسی شوند. انتخاب نادرست ممکن است به محدود شدن فضای بازی یا افزایش هزینه های اجرایی منجر شود.

سقف متحرک زمین پدل چیست و چگونه کار می کند؟

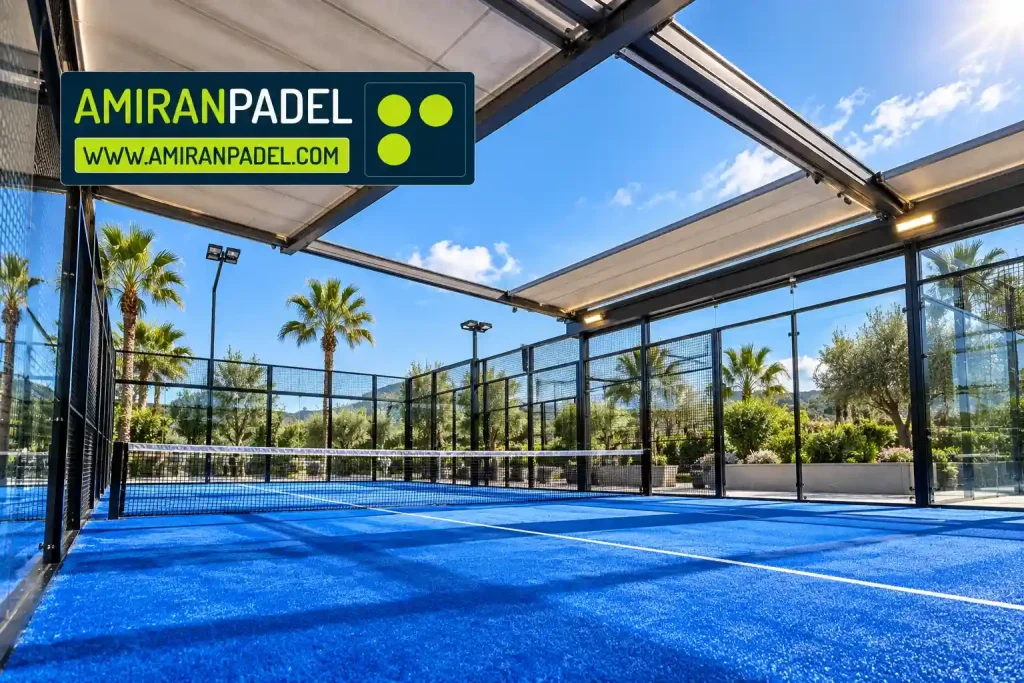

سقف متحرک زمین پدل نوعی پوشش قابل باز و بسته شدن است که روی یک سازه مستقل یا سازه مهندسی شده موجود نصب می شود. برخلاف سقف ثابت، این سیستم به مدیر باشگاه اجازه می دهد در شرایط جوی مناسب زمین را روباز نگه دارد و هنگام نیاز از پوشش محافظ استفاده کند.

البته قابلیت باز و بسته شدن سقف به معنای امکان استفاده از آن در هر شرایط آب و هوایی نیست. محدوده مجاز عملکرد سقف در باد، باران و برف به طراحی سازه و مشخصات فنی سیستم بستگی دارد.

اجزای اصلی سقف متحرک زمین پدل

یک سیستم متحرک معمولا از اجزای زیر تشکیل می شود:

• سازه نگهدارنده: ستون ها و تیرهایی که وزن سقف و بارهای واردشده را به فونداسیون منتقل می کنند.

• پوشش سقف: بسته به طراحی می تواند از پارچه های فنی مقاوم در برابر شرایط جوی یا پنل های سخت ساخته شود.

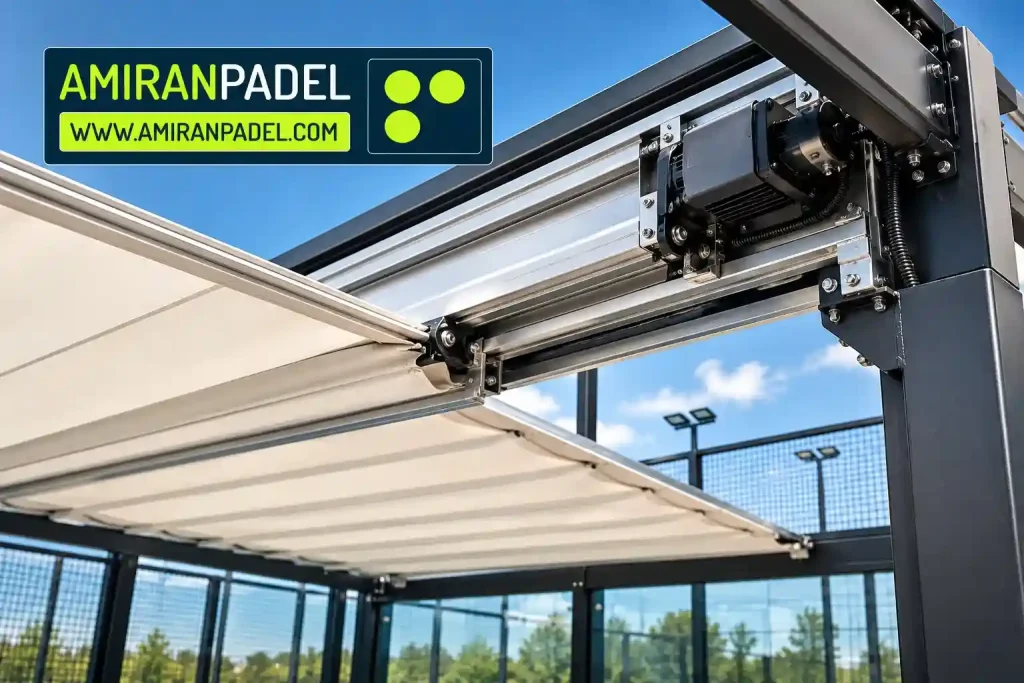

• ریل و مکانیزم حرکت: مسیر حرکت بخش های سقف را مشخص می کند و امکان باز و بسته شدن منظم پوشش را فراهم می سازد.

• موتور و سیستم کنترل: در مدل های برقی، وظیفه حرکت سقف را بر عهده دارند.

• آبرو و تجهیزات آب بندی: برای هدایت آب باران و کاهش احتمال نفوذ آن به فضای بازی استفاده می شوند.

تمام مدل ها الزاما دارای موتور یا ریل یکسان نیستند. ترکیب تجهیزات به نوع پوشش، ابعاد سازه و روش باز شدن سقف بستگی دارد.

تفاوت سقف متحرک با سقف ثابت و زمین پدل سرپوشیده

این سه راهکار از نظر کاربری یکسان نیستند.

مهم ترین مزیت سقف متحرک، انعطاف در استفاده از فضای باز است؛ اما همین قابلیت، قطعات مکانیکی و نیازهای نگهداری بیشتری نسبت به یک سقف ثابت ایجاد می کند.

برای مثال، اگر هدف مالک باشگاه صرفا محافظت دائمی از زمین در برابر بارندگی باشد و نیازی به باز شدن سقف وجود نداشته باشد، سقف ثابت نیز باید به عنوان یک گزینه جدی بررسی شود. در مقابل، برای مجموعه ای که تجربه بازی در فضای باز بخشی از خدمات آن است، سقف متحرک می تواند ارزش بیشتری ایجاد کند.

نکته مهم دیگر اینکه سقف متحرک، به تنهایی جایگزین سالن دارای تهویه و کنترل دما نیست. اگر اطراف زمین باز باشد، باد، رطوبت و دمای محیط همچنان بر شرایط بازی تاثیر خواهند گذاشت.

انواع سقف متحرک زمین پدل؛ کدام مدل انتخاب بهتری است؟

سقف های متحرک زمین پدل از نظر جنس پوشش، وزن، روش حرکت و میزان محافظت در برابر عوامل محیطی با یکدیگر تفاوت دارند. رایج ترین گزینه هایی که برای پروژه های ورزشی قابل بررسی هستند، سقف پارچه ای موتوری و سقف متحرک با پنل سخت هستند.

نکته مهم این است که جنس پوشش به تنهایی کیفیت سقف را تعیین نمی کند. سازه نگهدارنده، طراحی مسیر حرکت، آب بندی و تناسب سیستم با شرایط اقلیمی محل اجرا نیز به همان اندازه اهمیت دارند.

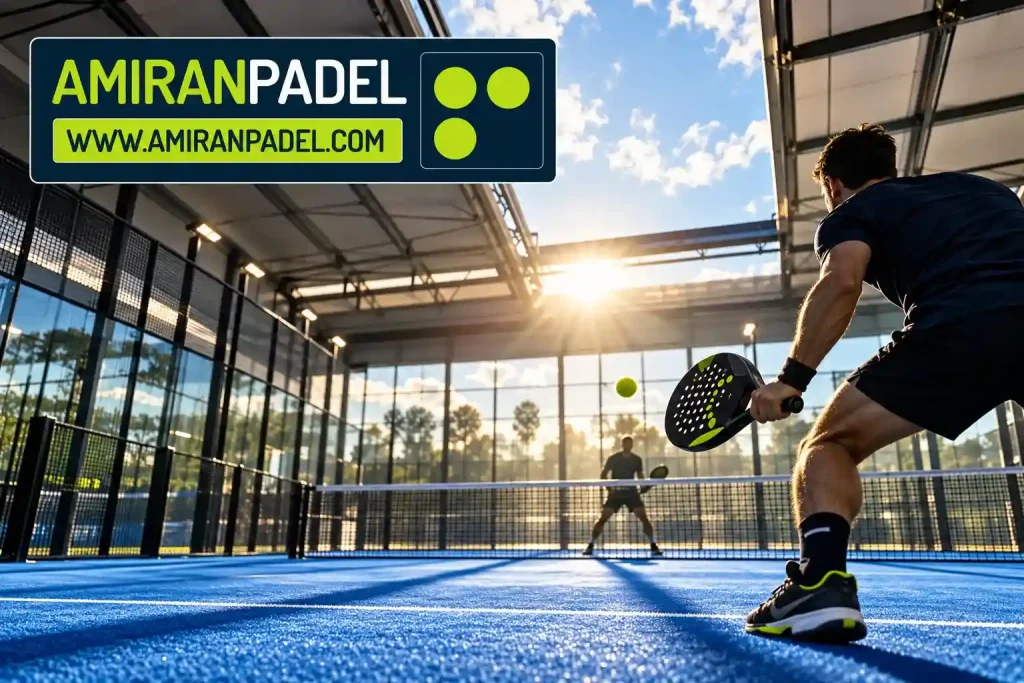

سقف متحرک پارچه ای

در این مدل از پوشش پارچه ای فنی، معمولا دارای لایه محافظ PVC، استفاده می شود. پوشش با کمک موتور و مکانیزم حرکتی روی مسیر طراحی شده جمع یا باز می شود.

وزن نسبتا پایین پوشش و انعطاف در طراحی از مزایای این گزینه هستند. با این حال، عمر مفید آن به کیفیت متریال، میزان کشش، تابش خورشید و شرایط نگهداری بستگی دارد.

این مدل برای چه مجموعه هایی مناسب است؟ باشگاه هایی که به سقف جمع شونده با پوشش نسبتا سبک نیاز دارند و امکان اجرای سازه و سیستم حرکتی مناسب در محل آنها وجود دارد.

هنگام خرید باید مقاومت پوشش در برابر پارگی، کیفیت اتصالات، آب بندی درزها و شرایط ضمانت بررسی شود.

سقف متحرک با پنل سخت

در این سیستم، بخش های متحرک سقف می توانند از پنل هایی مانند پلی کربنات ساخته شوند. برخلاف پوشش پارچه ای که هنگام جمع شدن تا می شود، پنل های سخت معمولا روی ریل حرکت کرده و روی یکدیگر قرار می گیرند.

امکان عبور نور طبیعی در بعضی پنل های شفاف یا نیمه شفاف، یکی از ویژگی های این مدل است. در مقابل، وزن پنل ها، اتصالات، تغییرات ابعادی ناشی از دما و فضای لازم برای جمع شدن سقف باید بررسی شوند.

این سیستم می تواند برای مجموعه هایی مناسب باشد که نور طبیعی زیر سقف اهمیت دارد؛ البته انتخاب آن به دهانه سازه و محاسبات مهندسی وابسته است.

مقایسه سقف پارچه ای و پنل سخت

هیچ کدام به صورت مطلق بهترین گزینه نیستند. برای نمونه، اگر مجموعه ای در منطقه پربارش قرار داشته باشد، انتخاب مدل تنها بر اساس ضدآب بودن پوشش کافی نیست. شیب سقف، ظرفیت آبروها و محل تخلیه آب نیز باید در طراحی مشخص شوند.

نکته دیگر اینکه موتور برقی یک شیوه حرکت است، نه جنس پوشش؛ بنابراین سقف پارچه ای نیز می تواند کاملا برقی باشد.

آیا نصب سقف متحرک روی هر زمین پدل امکان پذیر است؟

خیر. امکان اجرای سقف متحرک به فضای موجود، ظرفیت سازه و فونداسیون، ارتفاع قابل استفاده و شرایط اقلیمی بستگی دارد. حتی اگر زمین پدل از نظر ابعاد کاملا استاندارد باشد، لزوما فضای کافی برای اضافه کردن سقف ندارد.

پیش از سفارش، سه موضوع باید بررسی شوند.

۱. ارتفاع آزاد و فضای لازم برای حرکت توپ

ابعاد استاندارد فضای بازی زمین پدل دوبل، ۲۰ متر طول و ۱۰ متر عرض است؛ اما این ابعاد به معنی کافی بودن یک سقف ۲۰ در ۱۰ متر نیست.

ستون ها، تیرها، پیش آمدگی پوشش و مکانیزم جمع شدن ممکن است به فضای بیشتری در اطراف و بالای زمین نیاز داشته باشند.

راهنمای تخصصی SAPCA برای زمین های دارای سایبان، ارتفاع حدود ۸ متر در مرکز زمین و امکان کاهش آن تا حدود ۶ متر در کناره ها را مطرح می کند. این اعداد باید با نوع کاربری، مقررات مربوط و هندسه واقعی سازه تطبیق داده شوند.

برای مثال، اگر بالاترین قسمت سقف ۸ متر باشد اما ریل و تیرهای آن در موقعیتی پایین تر از حد مجاز قرار گیرند، ارتفاع اسمی سقف به تنهایی معیار مناسبی برای ارزیابی نیست.

مبنای بررسی باید پایین ترین مانع موثر در مسیر توپ باشد، نه صرفا ارتفاع بلندترین نقطه سازه.

برای شناخت دقیق ابعاد فضای بازی، مطالعه صفحه ابعاد استاندارد زمین پدل نیز مفید است.

۲. مقاومت فونداسیون و محل قرارگیری ستون ها

یکی از اشتباهات پرهزینه، فرض کردن این موضوع است که می توان سازه سقف را بدون بررسی به ستون های زمین پدل متصل کرد.

سازه شیشه و فنس زمین الزاما برای تحمل بارهای ناشی از سقف طراحی نشده است. اضافه شدن پوشش می تواند نیروهای جدیدی، به خصوص نیروی بالابرنده باد، به اتصالات و فونداسیون وارد کند.

در پروژه های موجود، مهندس سازه باید وضعیت پی، ظرفیت اتصالات و مسیر انتقال بار را بررسی کند. در بعضی شرایط استفاده از ستون ها و فونداسیون مستقل، راهکار مناسب تری خواهد بود.

۳. مقاومت در برابر باد، باران و برف

سقف متحرک باید با شرایط اقلیمی محل پروژه طراحی شود. برای مثال:

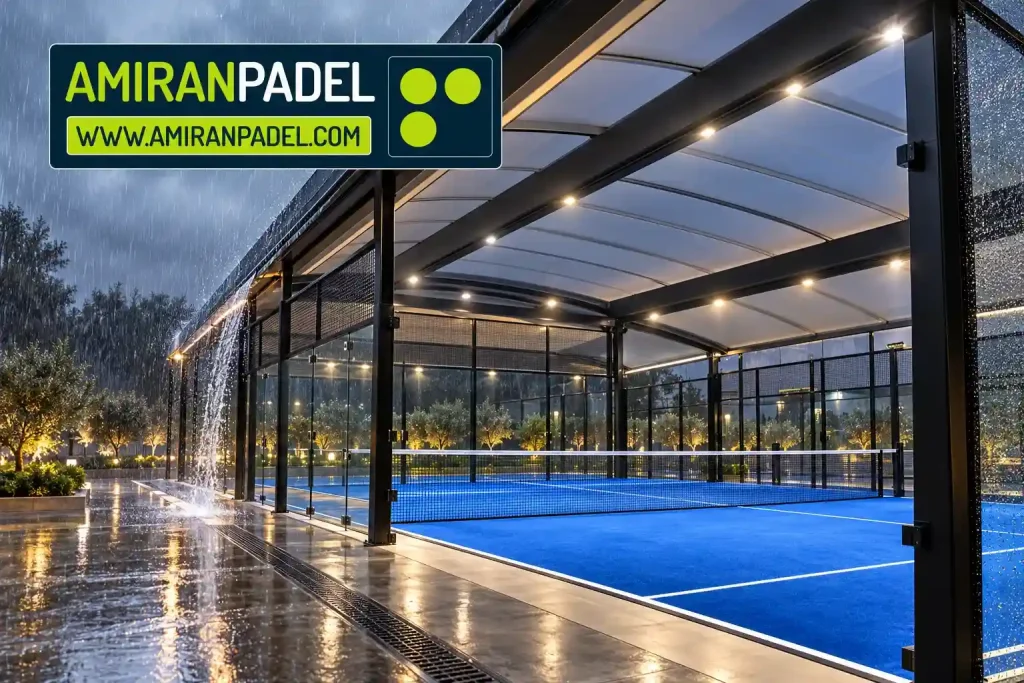

• در مناطق پربارش شمال کشور، عملکرد آبروها، آب بندی و جلوگیری از تجمع آب اهمیت ویژه ای دارد.

• در مناطق ساحلی، حفاظت قطعات فلزی و تجهیزات حرکتی در برابر خوردگی باید جدی گرفته شود.

• در مناطق بادخیز و برف گیر، بارگذاری سازه و محدودیت عملکرد موتور نیازمند بررسی دقیق است.

توجه: بسته شدن سقف هنگام بارش یا باد شدید همیشه اقدام ایمنی نیست. بعضی سیستم ها برای شرایط مشخصی نیازمند باز شدن، بسته شدن یا توقف حرکت هستند. این وضعیت باید در دستورالعمل بهره برداری سازنده تعیین شده باشد.

راهنمای SAPCA نیز تاکید می کند که طراحی سازه های پوشیده پدل باید متناسب با ویژگی های محل پروژه انجام شود.

یک مثال کاربردی: اجرای سقف روی زمین موجود در تهران

فرض کنید باشگاهی در تهران یک زمین روباز دارد و قصد دارد سقف متحرک روی آن نصب کند.

اگر ستون های جدید در مسیر رفت و آمد بازیکنان یا محدوده خروج از زمین قرار بگیرند، صرفا کوچک کردن سازه راه حل مناسبی نیست. ابتدا باید امکان جابجایی محل ستون ها، استفاده از دهانه مناسب و ایجاد فونداسیون مستقل بررسی شود.

این مثال فرضی نشان می دهد که بازدید فنی پیش از خرید، می تواند از انتخاب سیستمی که در محل قابل اجرا نیست جلوگیری کند.

قیمت سقف متحرک زمین پدل چقدر است؟

قیمت سقف متحرک زمین پدل به ابعاد سازه، نوع پوشش، تجهیزات حرکتی، شرایط محل نصب و محاسبات مهندسی بستگی دارد. به همین دلیل نمی توان بدون بررسی پروژه، مبلغ دقیقی برای اجرای آن اعلام کرد.

یکی از نکات مهم این است که هزینه سقف زمین پدل فقط شامل قیمت پوشش و موتور نیست. در بعضی پروژه ها، فونداسیون و سازه نگهدارنده سهم قابل توجهی از بودجه را تشکیل می دهند.

چه عواملی هزینه اجرای سقف متحرک را افزایش می دهند؟

برخی شرکت های فعال در بازار ایران قیمت سقف متحرک را به صورت مترمربعی اعلام می کنند. با این حال، قیمت سقف تراس یا حیاط را نمی توان مستقیما به زمین پدل تعمیم داد؛ زیرا ارتفاع، دهانه و الزامات سازه ورزشی متفاوت است.

حتی در راهنمای ساخت زمین پدل انجمن تنیس بریتانیا نیز هزینه فونداسیون و زهکشی جدا از سازه پوشش در نظر گرفته شده است.

هنگام دریافت پیش فاکتور چه مواردی را بررسی کنیم؟

بهتر است از مجری بخواهید قیمت موارد زیر را به صورت تفکیک شده ارائه کند:

1. طراحی و محاسبات سازه

2. فونداسیون و سازه فلزی

3. نوع، برند و مشخصات فنی پوشش

4. موتور، ریل و تجهیزات کنترل

5. سیستم تخلیه آب و آب بندی

6. حمل، نصب و راه اندازی

7. ضمانت قطعات و خدمات پس از فروش

نکته کاربردی: اگر دو پیشنهاد قیمت اختلاف زیادی دارند، قبل از انتخاب گزینه ارزان تر بررسی کنید که آیا هر دو شامل فونداسیون، تجهیزات ایمنی و نصب کامل هستند یا خیر.

برای بررسی هزینه های کلی احداث باشگاه، می توانید از راهنمای ساخت زمین پدل نیز استفاده کنید.

مراحل طراحی و اجرای سقف متحرک زمین پدل

اجرای اصولی سقف متحرک باید از بررسی شرایط زمین آغاز شود، نه از انتخاب ظاهر سقف.

مرحله اول: بازدید و امکان سنجی

در این مرحله ابعاد واقعی زمین، فضای اطراف، مسیر دسترسی، شرایط خاک و سازه موجود بررسی می شود.

اگر زمین از قبل ساخته شده باشد، امکان اضافه کردن فونداسیون مستقل یا اتصال مهندسی شده به سازه موجود نیز باید مشخص شود.

مرحله دوم: طراحی سازه و انتخاب تجهیزات

پس از تعیین شرایط محل، نوع پوشش و مکانیزم حرکتی انتخاب می شود. سپس محاسبات مربوط به بار باد و برف، اتصالات، ارتفاع آزاد و سیستم تخلیه آب انجام می گیرد.

در این مرحله باید محل قرارگیری موتور و ریل به گونه ای انتخاب شود که با عملکرد تجهیزات ورزشی و فضای بازی تداخل نداشته باشد.

مرحله سوم: ساخت و نصب

پس از آماده سازی فونداسیون، ستون ها، تیرها و تجهیزات حرکتی نصب می شوند. سپس پوشش اجرا شده و سیستم برق و کنترل راه اندازی می شود.

اجرای سیستم برق در فضای باز باید با توجه به رطوبت، حفاظت تجهیزات و ایمنی کاربران انجام شود.

مرحله چهارم: آزمایش و تحویل

صرف باز و بسته شدن سقف به معنای آماده بودن آن برای بهره برداری نیست.

پیش از تحویل، عملکرد ریل ها، توقف اضطراری، محدودیت های حرکتی، آب بندی، تجهیزات حفاظتی و روش عملکرد در شرایط اضطراری باید بررسی شود.

همچنین لازم است دستورالعمل نگهداری و شرایط مجاز استفاده از سقف در اختیار مدیر مجموعه قرار گیرد.

مزایا و محدودیت های سقف متحرک برای باشگاه پدل

مهم ترین مزیت سقف متحرک، انعطاف در بهره برداری از زمین است. مدیر مجموعه می تواند در هوای مناسب از فضای روباز استفاده کند و در محدوده شرایط مجاز طراحی، سقف را برای محافظت از زمین ببندد.

این قابلیت ممکن است تعداد سانس های قابل استفاده را افزایش دهد؛ اما سودآوری آن به میزان تقاضا، تعداد سانس های بازیابی شده و هزینه اجرای سیستم بستگی دارد.

مزایای اصلی

• کاهش احتمال لغو بعضی سانس ها به دلیل بارندگی

• امکان حفظ تجربه بازی در فضای روباز

• ایجاد سایه در شرایط تابش مستقیم آفتاب

• انعطاف بیشتر در برنامه ریزی استفاده از زمین

• امکان ارتقای خدمات باشگاه بدون تبدیل کامل آن به سالن سرپوشیده

محدودیت هایی که نباید نادیده گرفته شوند

سقف متحرک نسبت به سقف ثابت دارای تجهیزات مکانیکی بیشتری است. این تجهیزات به سرویس دوره ای و گاهی تعویض قطعه نیاز دارند.

همچنین سقف به تنهایی از ورود باد و باران مایل از کناره های باز جلوگیری نمی کند. در شرایط جوی شدید نیز ممکن است استفاده از زمین یا حرکت سقف مجاز نباشد.

بنابراین وعده استفاده بدون محدودیت از زمین در تمام روزهای سال، بدون بررسی شرایط اقلیمی و مشخصات سازه، قابل اتکا نیست.

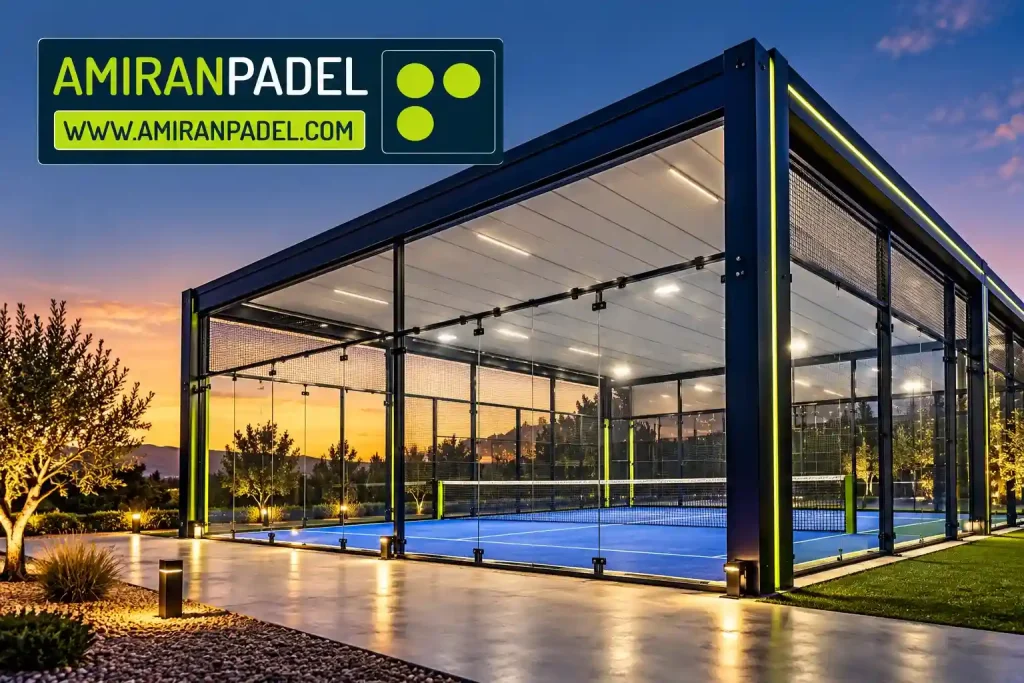

نگهداری سقف متحرک زمین پدل

نگهداری منظم، بخش ضروری بهره برداری از سقف متحرک است. حتی اگر سقف در زمان تحویل به درستی کار کند، آلودگی ریل ها، فرسودگی اتصالات یا گرفتگی مسیر تخلیه آب می تواند عملکرد آن را مختل کند.

موارد مهم در برنامه نگهداری عبارت اند از:

• کنترل وضعیت ظاهری پوشش و اتصالات

• بررسی مسیر حرکت ریل ها و تجهیزات مکانیکی

• تمیز کردن آبروها و مسیرهای تخلیه آب

• بازبینی موتور و تجهیزات کنترلی توسط فرد متخصص

• بررسی خوردگی سازه و قطعات فلزی

• کنترل عملکرد تجهیزات ایمنی مطابق دستورالعمل سازنده

راهنمای تخصصی SAPCA با تاکید بر بازرسی حداقل سالانه پوشش و آبروها، یادآور می شود که شرایط محیطی می تواند نیاز به بازرسی های مکرر را افزایش دهد.

برای سیستم متحرک، فاصله سرویس موتور، ریل و تجهیزات ایمنی باید طبق برنامه سازنده و شرایط واقعی بهره برداری تعیین شود.

سوالات متداول درباره سقف متحرک زمین پدل

در ادامه با چند پرسش و پاسخ متداول رو به رو می  شوید.

آیا سقف متحرک روی زمین پدل ساخته شده قابل نصب است؟

در بسیاری از پروژه ها امکان بررسی نصب وجود دارد، اما قابلیت اجرای نهایی به فضای اطراف زمین، ارتفاع آزاد، فونداسیون و طراحی سازه بستگی دارد. ممکن است اجرای ستون و فونداسیون مستقل ضروری باشد.

آیا سقف متحرک در برابر باران کاملا مقاوم است؟

مقاومت در برابر باران به جنس پوشش، کیفیت آب بندی، شیب سقف و سیستم تخلیه آب بستگی دارد. حتی یک پوشش ضدآب نیز بدون طراحی مناسب زهکشی نمی تواند عملکرد مطلوبی داشته باشد.

آیا می توان سقف را هنگام وزش باد شدید باز یا بسته کرد؟

این موضوع کاملا وابسته به محدودیت های اعلام شده سازنده و طراحی مهندسی است. بعضی سیستم ها در شرایط خاص باید در وضعیت مشخصی قرار بگیرند و حرکت آنها متوقف شود. مقررات مسابقات فدراسیون بین المللی پدل نیز تصریح می کند که وضعیت ایمن سقف در باد شدید می تواند بسته به شرایط متفاوت باشد.

سقف متحرک پارچه ای بهتر است یا پنل سخت؟

اگر وزن پوشش و انعطاف در جمع شدن اهمیت زیادی داشته باشد، مدل پارچه ای می تواند گزینه مناسبی باشد. اگر عبور نور طبیعی اولویت داشته باشد، پنل های شفاف ارزش بررسی دارند. انتخاب نهایی باید براساس دهانه، شرایط اقلیمی، بارگذاری و هزینه نگهداری انجام شود.

آیا سقف متحرک برای چند زمین پدل قابل اجرا است؟

بله، می توان سازه پوششی برای چند زمین طراحی کرد. با این حال، افزایش دهانه، محل ستون ها، مسیر حرکت سقف و نحوه تخلیه آب بر طراحی و هزینه اثر می گذارند. گاهی استفاده از چند سیستم مستقل به جای یک سقف بزرگ مناسب تر است
